X3D Model Documentation: ShayDPixelBobbleHeadBoxSiggraph2017.x3d

  1  <?xml version="1.0" encoding="UTF-8"?>
  2  <!DOCTYPE X3D PUBLIC "ISO//Web3D//DTD X3D 3.3//EN" "https://www.web3d.org/specifications/x3d-3.3.dtd">
  3  <X3D profile='Interchange' version='3.3'  xmlns:xsd='http://www.w3.org/2001/XMLSchema-instance' xsd:noNamespaceSchemaLocation='https://www.web3d.org/specifications/x3d-3.3.xsd'>
  4       <head>
  5            <unit category='length' conversionFactor='0.0254' name='InchesToMeters'/>
  6            <meta name='title' content='ShayDPixelBobbleHeadBoxSiggraph2017.x3d'/>
  7            <meta name=' warning ' content=' Some X3D players may still have difficulty with the unit element and need to be upgraded. '/>
  8            <meta name='description' content='BobbleHead Box for Shay D Pixel from SIGGRAPH 2017. Box measures 3.75 x 3.75 x 6.5 cubic inches overall. Thanks Mario for signature!'/>
  9            <meta name='creator' content='Don Brutzman'/>
 10            <meta name='artist' content='Mario Nagamura'/>
 11            <meta name='created' content='11 October 2017'/>
 12            <meta name='modified' content='22 March 2020'/>
 13            <meta name='Image' content='images/BobbleHeadAtopBox.jpg'/>

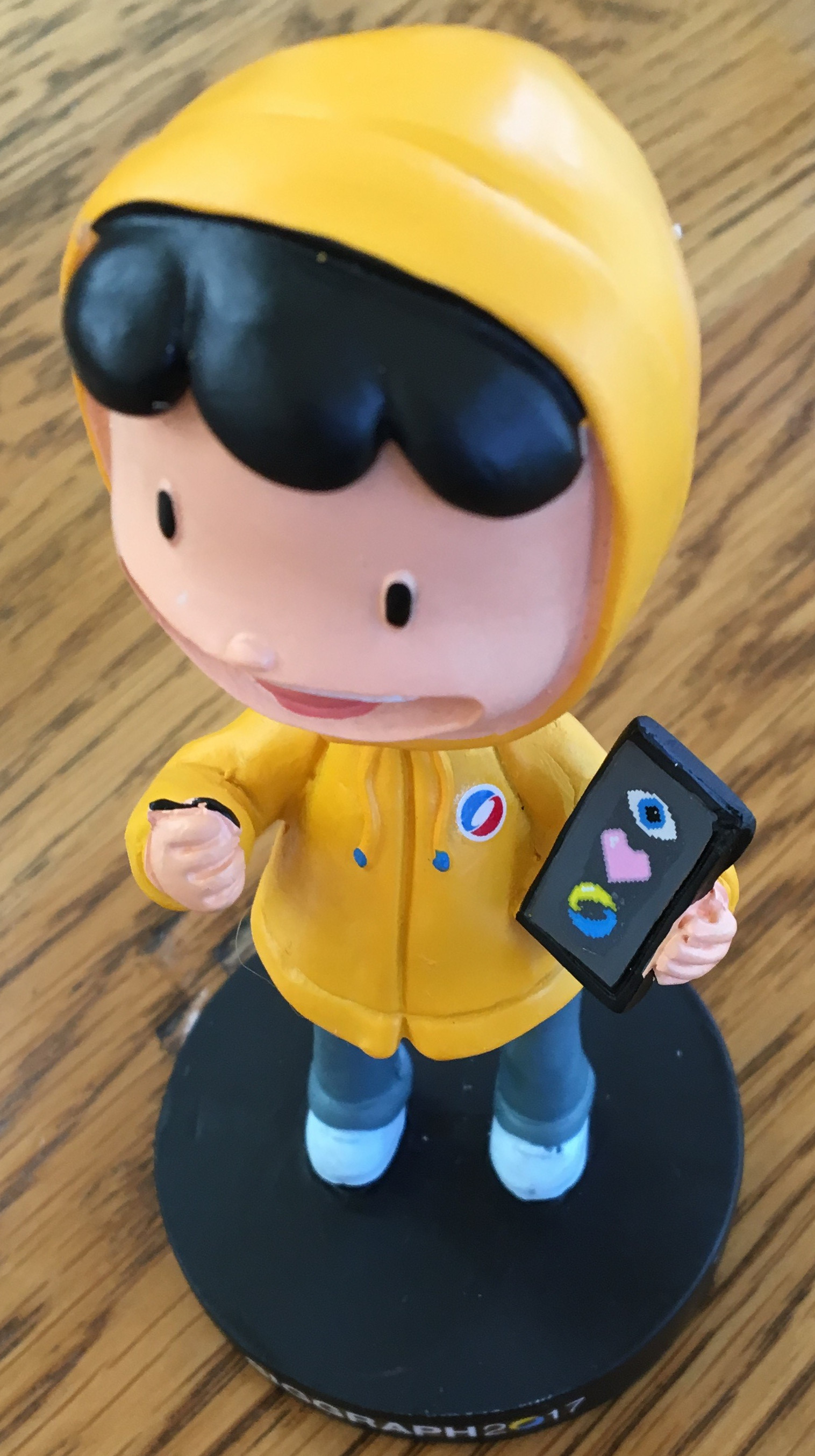

 14            <meta name='Image' content='images/BobbleHeadOblique.jpg'/>
 15            <meta name='Image' content='images/Siggraph2017GoldenTicketInHand.jpg'/>
 16            <meta name='Video' content='https://www.youtube.com/embed/vzkaKhrQk60'/>
 17            <meta name='reference' content='http://blog.siggraph.org/2017/07/3-siggraph-2017-mug-hacks.html'/>
 18            <meta name='reference' content='../GeometricShapes/CubeWithLabeledSides.x3d'/>
 19            <meta name=' TODO ' content=' X3DOM Player Issue, Viewpoint PgDn/PgUp/Home/End https://github.com/x3dom/x3dom/issues/777 '/>
 20            <meta name='identifier' content='https://www.web3d.org/x3d/content/examples/X3dForAdvancedModeling/ShayDPixel/ShayDPixelBobbleHeadBoxSiggraph2017.x3d'/>
 21            <meta name='generator' content='X3D-Edit 3.3, https://savage.nps.edu/X3D-Edit'/>
 22            <meta name='license' content='Attribution-NonCommercial-ShareAlike 4.0 International (CC BY-NC-SA 4.0) https://creativecommons.org/licenses/by-nc-sa/4.0'/>
 23       </head>
<!--
<!-- -->

<!-- to top Index for DEF nodes: Back, BackView, Bottom, BottomView, DefaultTextureCoordinate, Front, FrontView, LeftSide, LeftSideView, Points, RightSide, RightSideView, Rotate180, RotateRight90, Top, TopView

Index for Viewpoint nodes: BackView, BottomView, FrontView, LeftSideView, RightSideView, TopView
-->
 24       <Scene>
 25            <WorldInfo title='ShayDPixelBobbleHeadBoxSiggraph2017.x3d'/>
 26            <Background skyColor='0.1 0.1 0.1'/>
 27            <Group DEF='Front'>
 28                 <Viewpoint DEF='FrontView' description='Front view' orientation='0 1 0 1.57' position='12 0 0'/>
 29                 <Shape>
 30                      <IndexedFaceSet coordIndex='0 1 2 3' texCoordIndex='0 1 2 3'>
 31                           <!-- dimensions 3.75" x 3.75" x 6.5" -->
 32
                         <!-- Coordinate Points is a DEF node that has 5 USE nodes: USE_1, USE_2, USE_3, USE_4, USE_5 -->
                          <Coordinate DEF='Points' point='1.875 3.25 1.875 1.875 -3.25 1.875 1.875 -3.25 -1.875 1.875 3.25 -1.875 -1.875 3.25 1.875 -1.875 -3.25 1.875 -1.875 -3.25 -1.875 -1.875 3.25 -1.875'/>
 33
                         <!-- TextureCoordinate DefaultTextureCoordinate is a DEF node that has 5 USE nodes: USE_1, USE_2, USE_3, USE_4, USE_5 -->
                          <TextureCoordinate DEF='DefaultTextureCoordinate' point='0 0 1 0 1 1 0 1'/>
 34                      </IndexedFaceSet>
 35                      <Appearance>
 36                           <ImageTexture   url=' "images/BoxFrontSigned.jpg " "https://www.web3d.org/x3d/content/examples/X3dForAdvancedModeling/ShayDPixel/images/BoxFrontSigned.jpg " '/>
 37                           <!-- Possible variation: experiment with indices to as alternative to TextureTransform rotations -->
 38
                         <!-- TextureTransform RotateRight90 is a DEF node that has 2 USE nodes: USE_1, USE_2 -->
                          <TextureTransform DEF='RotateRight90' rotation='-1.57'/>
 39                      </Appearance>
 40                 </Shape>
 41            </Group>
 42            <Group DEF='LeftSide'>
 43                 <Viewpoint DEF='LeftSideView' description='Left side view' orientation='0 1 0 3.1416' position='0 0 -12'/>
 44                 <Shape>
 45                      <IndexedFaceSet coordIndex='3 2 6 7' texCoordIndex='0 1 2 3'>
 46                           <Coordinate USE='Points'/>
 47                           <TextureCoordinate USE='DefaultTextureCoordinate'/>
 48                      </IndexedFaceSet>
 49                      <Appearance>

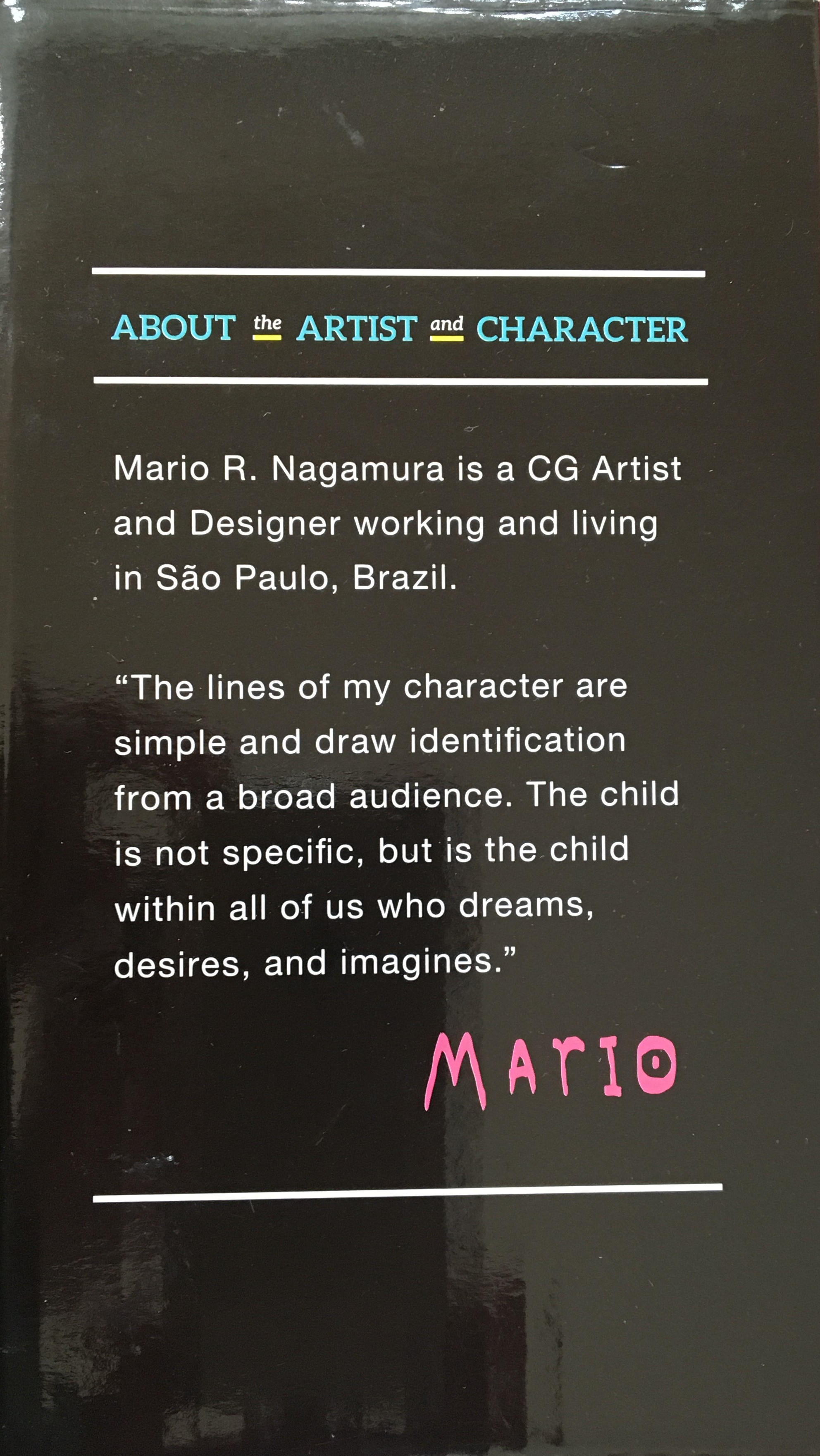

 50                           <ImageTexture   url=' "images/BoxLeftSide.jpg " "https://www.web3d.org/x3d/content/examples/X3dForAdvancedModeling/ShayDPixel/images/BoxLeftSide.jpg " '/>
 51                           <TextureTransform USE='RotateRight90'/>
 52                      </Appearance>
 53                 </Shape>
 54            </Group>
 55            <Group DEF='Back'>
 56                 <Viewpoint DEF='BackView' description='Back view' orientation='0 1 0 -1.57' position='-12 0 0'/>
 57                 <Shape>
 58                      <IndexedFaceSet coordIndex='7 6 5 4' texCoordIndex='0 1 2 3'>
 59                           <Coordinate USE='Points'/>
 60                           <TextureCoordinate USE='DefaultTextureCoordinate'/>
 61                      </IndexedFaceSet>
 62                      <Appearance>

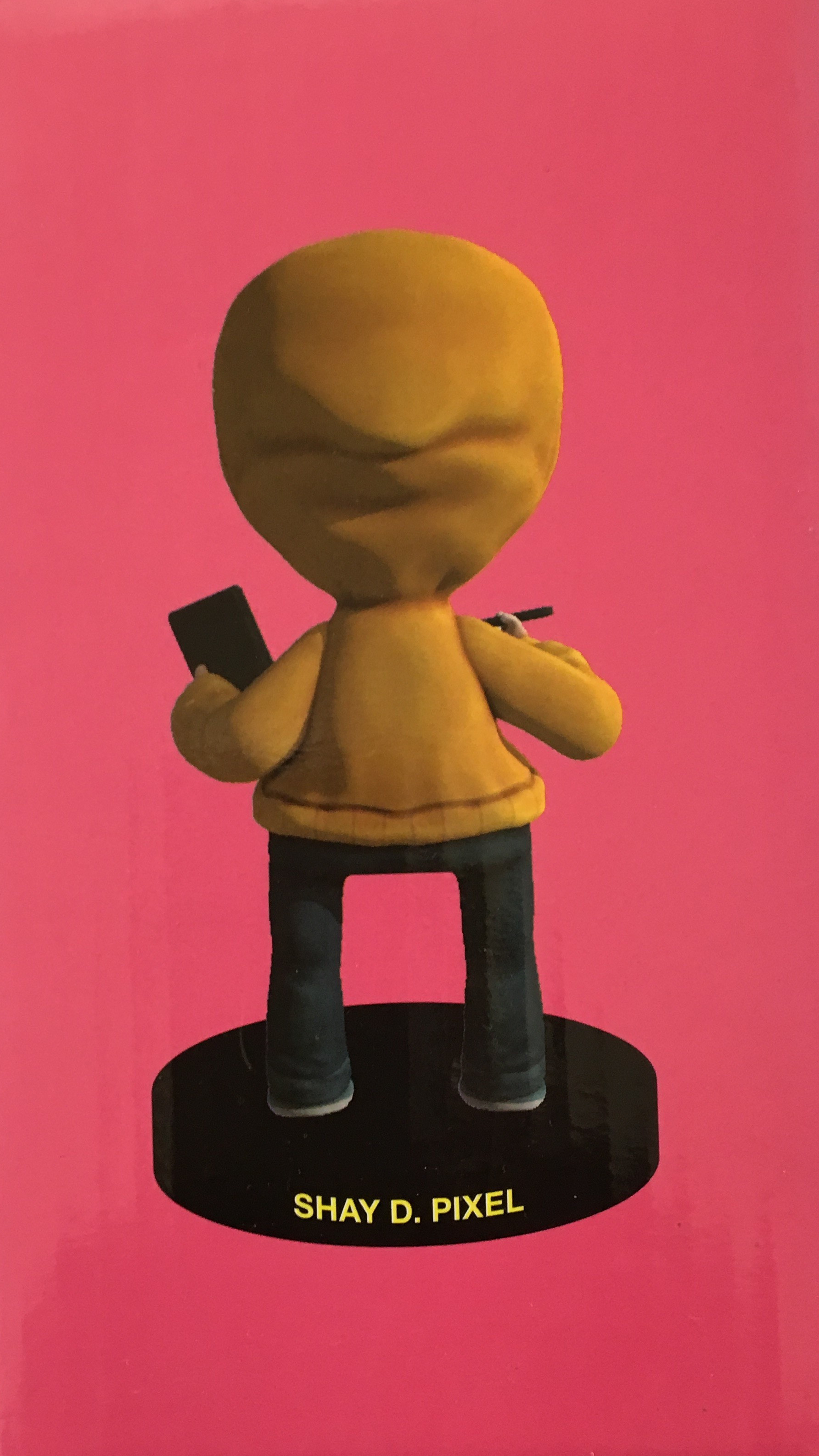

 63                           <ImageTexture   url=' "images/BoxBack.jpg " "https://www.web3d.org/x3d/content/examples/X3dForAdvancedModeling/ShayDPixel/images/BoxBack.jpg " '/>
 64                           <TextureTransform USE='RotateRight90'/>
 65                      </Appearance>
 66                 </Shape>
 67            </Group>
 68            <Group DEF='RightSide'>
 69                 <Viewpoint DEF='RightSideView' description='Right Side view' position='0 0 12'/>
 70                 <Shape>
 71                      <IndexedFaceSet coordIndex='0 4 5 1' texCoordIndex='0 1 2 3'>
 72                           <Coordinate USE='Points'/>
 73                           <TextureCoordinate USE='DefaultTextureCoordinate'/>
 74                      </IndexedFaceSet>
 75                      <Appearance>

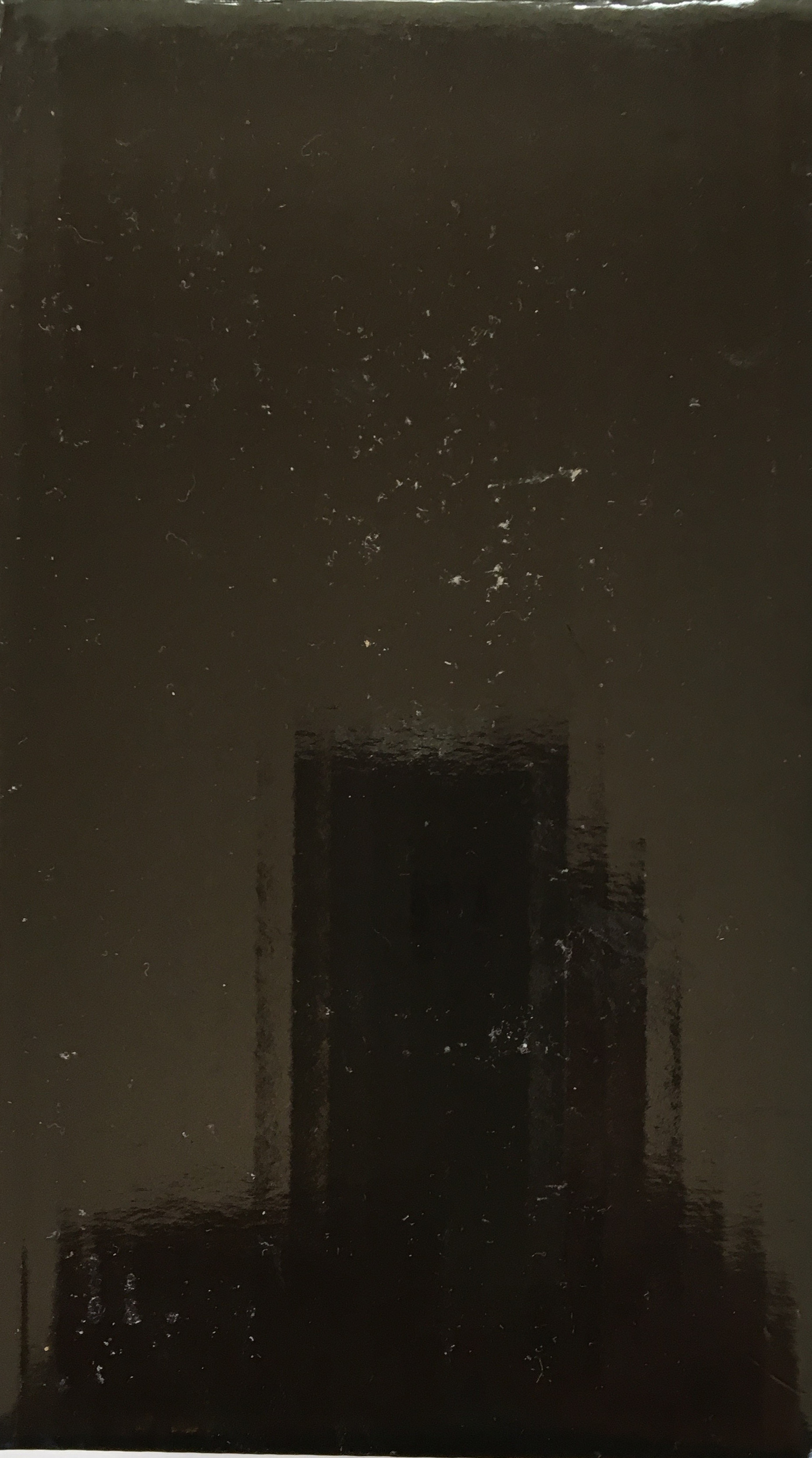

 76                           <ImageTexture   url=' "images/BoxRightSide.jpg " "https://www.web3d.org/x3d/content/examples/X3dForAdvancedModeling/ShayDPixel/images/BoxRightSide.jpg " '/>
 77
                         <!-- TextureTransform Rotate180 is a DEF node that has 1 USE node: USE_1 -->
                          <TextureTransform DEF='Rotate180' rotation='3.14159'/>
 78                      </Appearance>
 79                 </Shape>
 80            </Group>
 81            <Group DEF='Bottom'>
 82                 <Viewpoint DEF='BottomView' description='Bottom view' orientation='1 0 0 1.57' position='0 -12 0'/>
 83                 <Shape>
 84                      <IndexedFaceSet coordIndex='1 5 6 2' texCoordIndex='0 1 2 3'>
 85                           <Coordinate USE='Points'/>
 86                           <TextureCoordinate USE='DefaultTextureCoordinate'/>
 87                      </IndexedFaceSet>

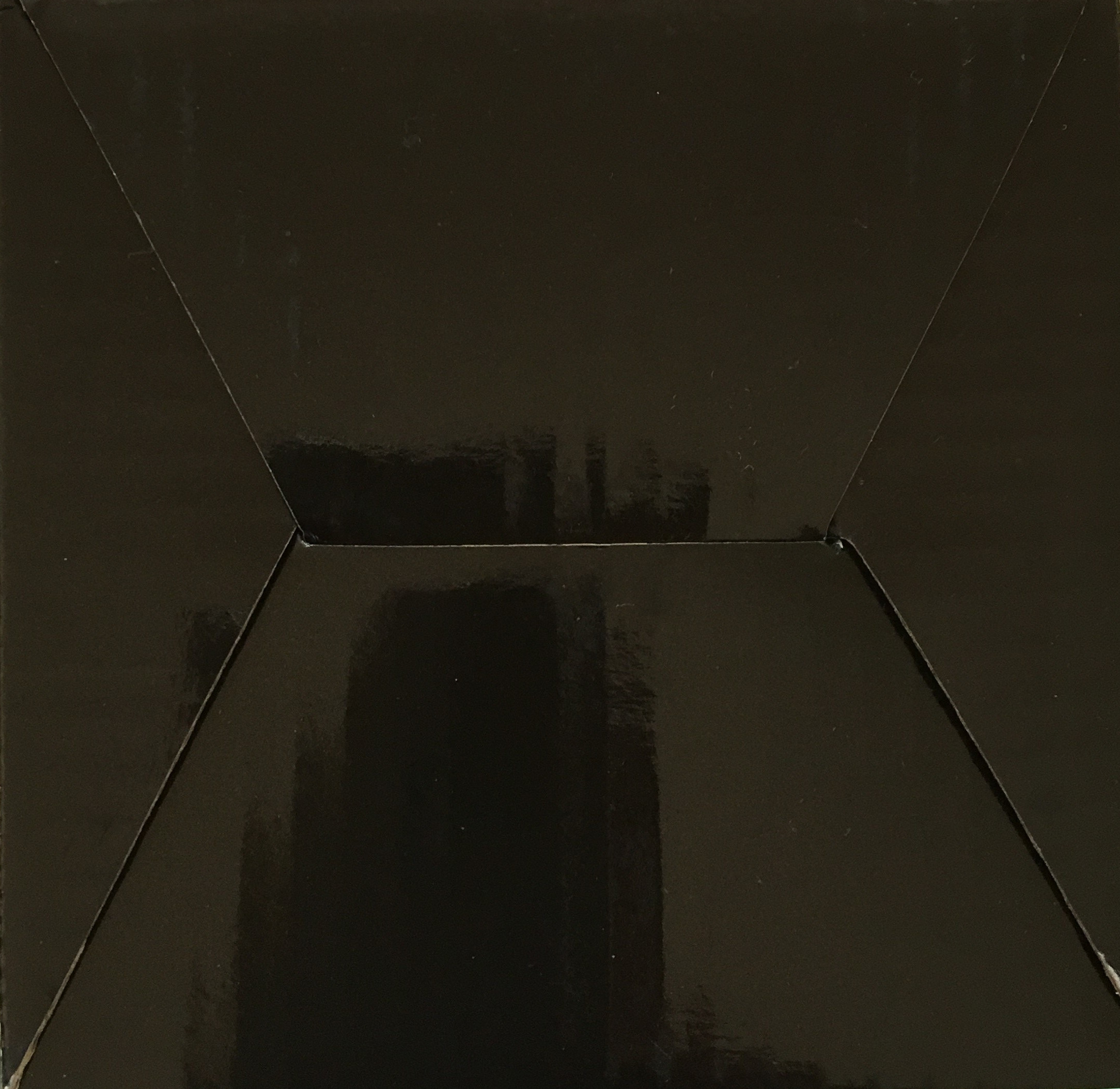

 88                      <Appearance>
 89                           <ImageTexture   url=' "images/BoxBottom.jpg " "https://www.web3d.org/x3d/content/examples/X3dForAdvancedModeling/ShayDPixel/images/BoxBottom.jpg " '/>
 90                           <TextureTransform USE='Rotate180'/>
 91                      </Appearance>
 92                 </Shape>
 93            </Group>
 94            <Group DEF='Top'>
 95                 <Viewpoint DEF='TopView' description='Top view' orientation='-0.5772 0.5772 0.57766 2.09394' position='0 12 0'>
 96                      <!-- RotationCalculator composed orientation: 1.0 0.0 0.0 -1.57, 0.0 0.0 1.0 1.570796 -->
 97                 </Viewpoint>
 98                 <Shape>
 99                      <IndexedFaceSet coordIndex='0 3 7 4' texCoordIndex='0 1 2 3'>
100                           <Coordinate USE='Points'/>
101                           <TextureCoordinate USE='DefaultTextureCoordinate'/>
102                      </IndexedFaceSet>

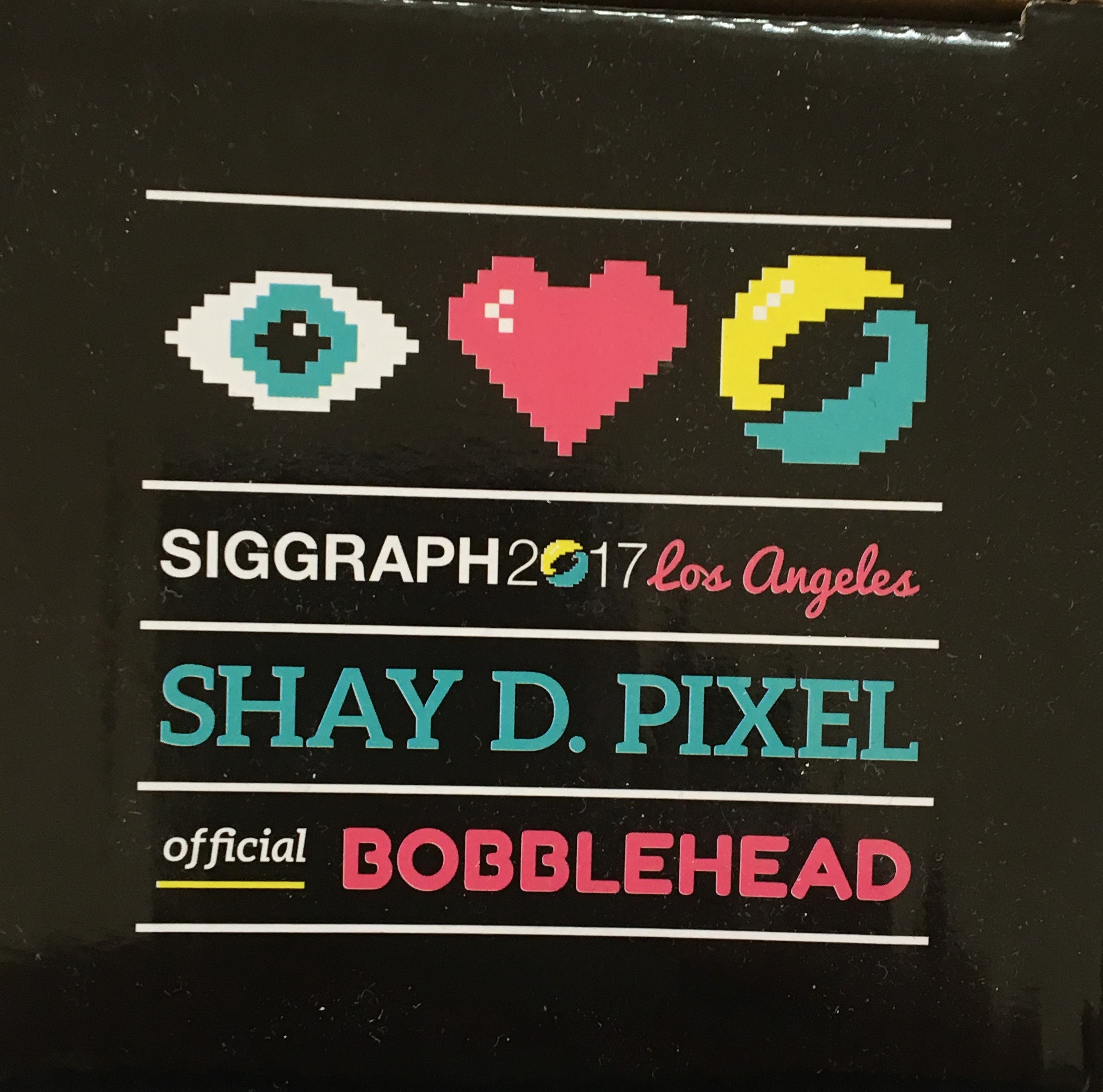

103                      <Appearance>
104                           <ImageTexture   url=' "images/BoxTop.jpg " "https://www.web3d.org/x3d/content/examples/X3dForAdvancedModeling/ShayDPixel/images/BoxTop.jpg " '/>
105                           <!-- no TextureTransform rotation -->
106                      </Appearance>
107                 </Shape>
108            </Group>
109       </Scene>
110  </X3D>
<!--
<!-- -->

<!-- to top Index for DEF nodes: Back, BackView, Bottom, BottomView, DefaultTextureCoordinate, Front, FrontView, LeftSide, LeftSideView, Points, RightSide, RightSideView, Rotate180, RotateRight90, Top, TopView

Index for Viewpoint nodes: BackView, BottomView, FrontView, LeftSideView, RightSideView, TopView
-->
X3D Tooltips element index: Appearance, Background, Coordinate, Group, head, ImageTexture, IndexedFaceSet, meta, Scene, Shape, TextureCoordinate, TextureTransform, unit, Viewpoint, WorldInfo, X3D, accessType and type, XML data types, field types
-->
